Luftgebläsedüsen – Niederdruck

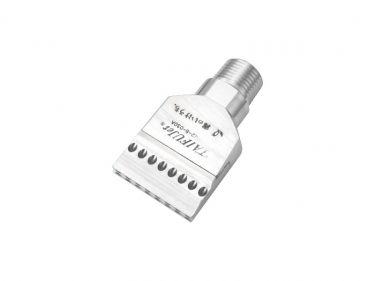

Luftverstärkerdüse für Gebläseluft (42 mm breit, flache Ausführung)
TAIFUJet® TF-BF-Serie

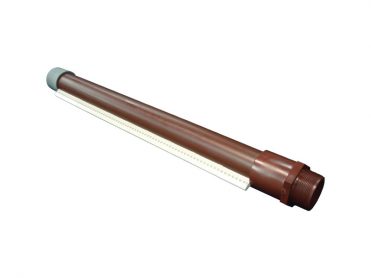

TAIFUJet® TF-BF-SerieLuftverstärkerdüse für Gebläseluft (Langer flacher Typ)
TAIFUJet® TF-BPF-Serie
TAIFUJet® TF-BPF-SerieWir haben technische Luftdüsen von IKEUCHI entwickelt, um die Effizienz des Blasens zu maximieren. In der Tat bietet die breite Modellpalette innerhalb jeder Serie die Möglichkeit, die am besten geeignete Düse für jede Anwendung zu wählen und so die erforderliche Blaskraft und den Luftstrom zu optimieren. Diese vollständige Konstruktion trägt zu einer besseren Kontrolle der Blasgenauigkeit jeder Anwendung bei.
Flach, kompakt, rund, wir haben verschiedene Düsenformen für verschiedene Anwendungen: Trocknen, Partikelabblasen, Kühlung, Reinigung, Luftschleier, usw.
Wir unterteilen unsere Luftdüsen in zwei Kategorien: druckluftbetriebene Düsen und luftgebläsebetriebene Düsen. Diese Kategorien stehen jeweils für die Art und Weise, wie die Luft der Düse zugeführt werden kann, und setzen unterschiedliche Installationen voraus. Jede von ihnen hat einzigartige Eigenschaften und wird besser auf eine Art der Anwendung antworten.
Die gebläsebetriebenen Düsen benötigen für ihre Funktion keine Druckluft.
Warum sind Gebläse energieeffizienter als Druckluft?
Die Gebläsedüsen oder Niederdruck-Luftdüsen nutzen die Außenluft mit normalem Druck, um effizient zu sein. Sie sind sehr kosteneffizient und erfordern im Vergleich zu Druckluftdüsen geringe Anschaffungskosten. Ohne die Notwendigkeit, einen Kompressor zu installieren oder Druckluft zu verwenden, sparen die Luftgebläse Energiekosten und Wartungsaufwand. Der Einsatz von Luftgebläsedüsen senkt den Energieverbrauch im Vergleich zu Druckluftdüsen um 2/3, ohne dass die Leistung abnimmt. Der Außenluftdruck ist so optimiert, dass effizient mit ausreichender Kraft für Anwendungen wie punktgenaues Kühlen, Abblasen von Partikeln, Trocknen usw. geblasen wird.
Die Umstellung von Kompressor auf Gebläse reduziert die Betriebskosten um ca. 66 % (Ergebnisse variieren je nach Bedingungen). Kunden, die Gebläse verwenden, profitieren von Kostensenkungen und einer drastischen Reduzierung des Stromverbrauchs.
Hinweis:
Die jährlichen Betriebskosten werden mit einer jährlichen Betriebszeit von 2.000 Stunden (ca. 8 Stunden/Tag) und einem Strompreis von EUR0,13 (USD0,17)/kWh berechnet. Der Stromverbrauch wird mit einem Motorwirkungsgrad von 0,85 und CO2-Emissionen von 0,555 kg CO2 pro kWh berechnet.
Wie hoch ist der Geräuschpegel von Gebläsedüsen?
Der zweite Vorteil der Verwendung von Luftgebläsen ist die Reduzierung des Geräuschpegels. Unsere Druckluft-Gebläsedüsen erfüllen die Anforderung der OSHA-Vorschrift zur Reduzierung der Gesamtlärmbelastung (8 Stunden Arbeitstag mit einem Lärmpegel unter dem Durchschnitt von 85 dB(A)). Obwohl unsere Druckluftdüsen mit einem niedrigeren Geräuschpegel arbeiten (ca. 66 – 87 dB(A) je nach Modell), haben unsere Luftgebläsedüsen einen Geräuschpegel zwischen 75 bis 94 dB(A) bei 0,3 MPa (ca. 3 bar) je nach Modell. Luftblasdüsen in Schlitzausführung haben einen höheren Geräuschpegel (z.B. 90 dB(A)) als Flachstrahldüsen (85 dB(A)) oder Rundstrahldüsen (86 dB(A)).
Je nach Anwendung und Branche können Sie unter diesen Niederdruckdüsen die richtige Luftdüse finden:
- Flachstrahldüsen: TF-BF-Serie, Geräuschpegel von 85 dB(A) bei 0,3 MPa

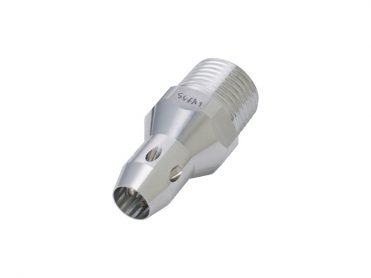

- Runddüsen: Baureihe TF-BR, Geräuschpegel von 86 dB(A) bei 0,3 MPa
- Luft-Messer:
- Serie TF-BPF, Geräuschpegel von 106 dB(A) bei 0,3 MPa für die Kunststoffausführung
- Serie SLNB, Geräuschpegel von 90 dB(A) bei 0,2 MPa (bei einer Spaltlänge von 800 mm)
Die Bedeutung der Materialwahl
Jede Serie bietet die Möglichkeit, die Düse in einem anderen Material zu haben: in Kunststoff, Edelstahl oder Aluminium für eine höhere Hitzebeständigkeit. Die standardmäßig und optional erhältlichen Materialien für die Düsen sind im Materialteil des Produktkatalogs der jeweiligen Düsenserie aufgeführt.
Weitere Informationen über die beste Materialwahl finden Sie hier in der Tabelle mit den Eigenschaften der einzelnen Materialien.
Industrielle Anwendungen
Jedes Modell hat einen anderen Luftstrom, d.h. das Sprühbild bläst eher fächerförmig, punktuell mit einer runden Form oder einem eher langen und dünnen Sprühstrahl wie Blätter. Je nach Behandlungsbereich beeinflusst die Größe der Düse die Wahl des Modells.
- Für einen flachen, fächerförmigen Sprühstrahl hat die Düse TF-BF42 eine um 42 mm breitere Öffnung für eine hohe Wirkung des Luftstroms bei niedrigem Geräuschpegel.
- Für einen Rundstrahl-Luftverstärker ist die Serie TF-BR mit sechs Öffnungen konstruiert, um einen starken, hoch auftreffenden Luftstrom bei geringem Geräuschpegel zu erzeugen.
- Für eine längere flache Sprühverteilung, die einen einzelnen Bereich bis zu einer Breite von 1.596 mm abdecken kann, sind Schlitzdüsen wie die Serien TF-BPF und SLNB besser geeignet, insbesondere bei beengten Platzverhältnissen.
Bei IKEUCHI haben wir die Grundlagen zur Auswahl der richtigen Düse für Ihre Anwendung auf der Grundlage ihrer Eigenschaften ermittelt. Bei der Auswahl der Düse beraten wir Sie auf der Grundlage des erforderlichen Sprühwinkels, der Sprühkapazität, des optimalen Sprühbildes und der Sprühverteilung.
