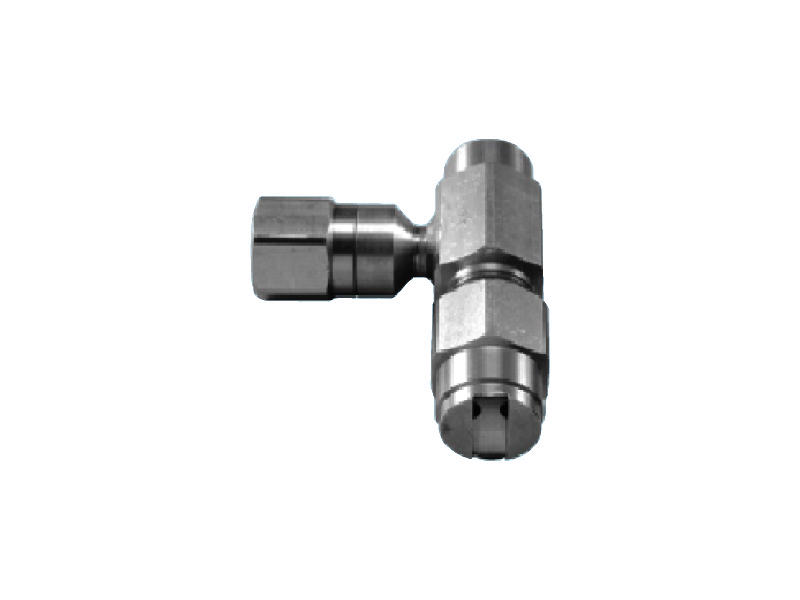

Hydraulisch / Pneumatisch dicke Flachtstrahldüsen

DDRP+AS-Serie

DDRP+AS series

Anschlussgröße Standard

-

Rohranschlussgröße

Rc 1/4"

Normaldruck

0.3 MPa (CA 3 bar)

Sprühwinkel

90 - 115°

Sprühkapazität

19 - 24.7 ℓ/min

Zuluftart

Druckluft

Flüssigkeitszufuhrsystem

Flüssigkeitsdruck

Mittlerer Tropfendurchmesser

430 - 488 μm

Luftverbrauch

-

Luftdruck

0.1 MPa (CA 1 bar)

Freier Durchgangsdurchmesser der Öffnung

2.9 - 3.4 mm (*1)

Features

  • Dual-Use dicke Flachtstrahldüsen mit gleichmäßiger Verteilung als hydraulische Düse und pneumatische Düse
  • Kann als Hydraulikdüse für mittlere/hohe Durchflussraten und als pneumatische Düse für niedrige Durchflussraten verwendet werden.
    (Auch als pneumatische Düse für mittlere/hohe Durchflussraten erhältlich.)
  • Großes Abschaltverhältnis von 1:20.
  • Geeignet für Prozesse, die minimale Variationen in Sprühverteilung und Sprühwinkel erfordern.
  • Selbst Flachtstrahldüsen mit einem 60-Grad-Winkel ergibt ein hochwirksames Spritzbild für die Kühlung

*1) Freier Durchgangsdurchmesser der Düsenöffnung.

Anwendungen

[Stahlindustrie]

  • Stahlherstellungsverfahren: Kühlung von Banddruckstahl (Blüte, Platte kurze Seite, Knüppel), Kühlung der Gießmaschine
  • Walzwerksverfahren: Kühlung von Stahlblech auf kontinuierlicher Glühanlage, Walze in Wärmebehandlung und Magnetstahl
